Трансляционный усилитель. Трансляционный микшер-усилитель.

Для трансляционного усилителя это особенно важно, если нет децимального номера на изделие (ТУ), то его невозможно указать в Спецификации. Значит — такого изделия нет…

А как его обслуживать, ремонтировать?

Трансляционные усилители — сердце радиоузла. Никакие сертификаты не помогут.

Выбор трансляционных усилителей (трансляционных микшер-усилителей).

Трансляционный микшер-усилитель (трансляционный усилитель) осуществляет усиление сигналов от различных источников (микрофон, магнитофон, тюнер) с уровнями по ГОСТ 24838-80, адресацию усиленных сигналов в несколько трансляционных линий (шлейфов).

Трансляционный усилитель, как правило, имеет несколько микшируемых входов с раздельными регуляторами уровня сигнала, регуляторы тембра низких и высоких частот, регулятор выходного уровня, возможность включения нескольких выходных линий.

В некоторых трансляционных усилителях имеется возможность подачи звукового сигнала «гонг».

Тут производители особо не балуют: в основном трансляционные усилители имеют выходную мощность 50, 100, 200 Вт.

Прежде всего, обратите внимание на выходное напряжение трансляционного усилителя. Оно должно быть 30 В и 120 В.

Это — требование стандарта (ГОСТА).

Вроде бы все понятно, но как быть с огромным количеством трансляционных усилителей не российского производства?

У них выходное напряжение 70 В и 100 В (редко — 50 В).

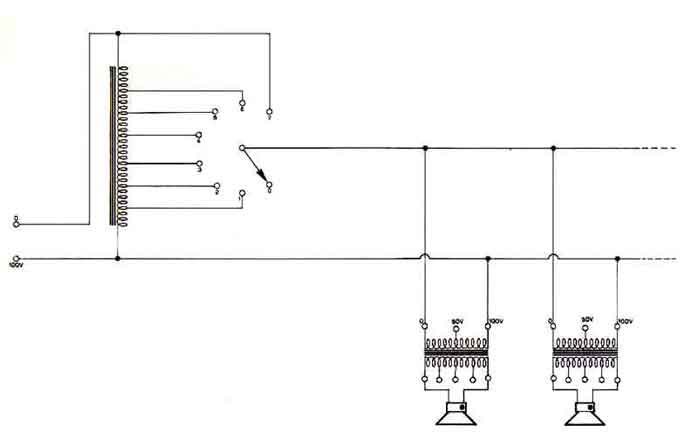

Многие не «заморачиваются» — подключают согласующий автотрансформатор (как показано на Рис. 1.), — и всё.

Таким же образом можно использовать в качестве трансляционного усилителя обычный безтрансформаторный усилитель. Но гальваническая развязка не обеспечена. Или используют «не документированную» возможность — подключают 30 В нагрузку между клеммами 70 В и 100 В.

Я так не делал никогда, но часто видел, как другие так делали.

Потому и говорю, что,… Правда, они рискуют «защитным» заземлением.

Ну, а со 120 В проще, — мощность абонентского устройства выбирается немного больше и они подключаются к выходу 100 В. А уж если Вы используете абонентские устройства с напряжением 70/100 В, то и проблем вроде нет.

Надо только «ужесточить» требования к линейным кабелям в плане электробезопастности. Выбрав трансляционный усилитель, мы получили простейший радиоузел, правда, без источника программ.

Не смотря на наличие большого количества трансляционных усилителей со встроенными источниками программ, наиболее предпочтительны так называемые автономные источники программ.

Как показывает мой опыт, трансляционных усилителей со встроенными источниками программ имеют срок службы менее двух лет, что неприемлемо для радиотрансляционных узлов.

Встроенный источник оказывается наиболее слабым звеном, как в плане ремонтопригодности, так и по сроку службы.

Да и технический уровень его отстает от автономных аналогов на несколько лет. Далее выбираем источник программ.
